EMC Unity Home Lab – Hazırlık

Uzun zamandır EMC makalesi yazmadığımı fark edince, bu boşluğu EMC Unity ürün ailesi ile doldurabileceğimi fark ettim ve kolları sıvadım. Keyifli bir yazı serisi olması içinde, klasik storage anlatımından uzak olarak sizler için basit bir senaryo hazırladım ve bu senaryo üzerinden işlemlerimize devam edeceğiz.

EMC Unity ailesi, geçen yıl düzenlenen vmworld etkinliğinde tanıtılmış ve midrange kategorisinde yerini gün geçtikçe sağlamlaştırmaktadır. All Flash, Hybrid ve VSA olmak üzere üç farklı türde kullanıma sunulmaktadır. Biz yazı dizimizde VSA, yani virtual storage appliance ürününü konuk edeceğiz.

VSA’ nın,  Professional Edition (PE) and Community Edition (CE) olmak üzere iki farklı türü mevcuttur. İsminden de anlaşılacağı gibi Community Edition, iş ortamları dışında öğrenme amaçlı olarak bizlere 4TB kapasite ile sınırlı aşağıdaki özellikleri sunmaktadır;

  • Virtual Volumes (VVol).
  • VASA (vStorage API for Storage Awareness)
  • NFS 4.1.
  • NFS / iSCSI bağlantı arayüzü.
  • Storage-to-Storage Asenkron Replikasyon

Fiziksel olan sürümleri ile arasındaki farklar ise;

  • Write Caching.
  • Data at Rest Encryption.
  • Fiber Channel.
  • Storage-to-Storage Senkron Replikasyon

EMC Unity VSA CE sürümünü ücretsiz olarak https://www.emc.com/products-solutions/trial-software-download/unity-vsa.htm adresinden indirebilirsiniz.

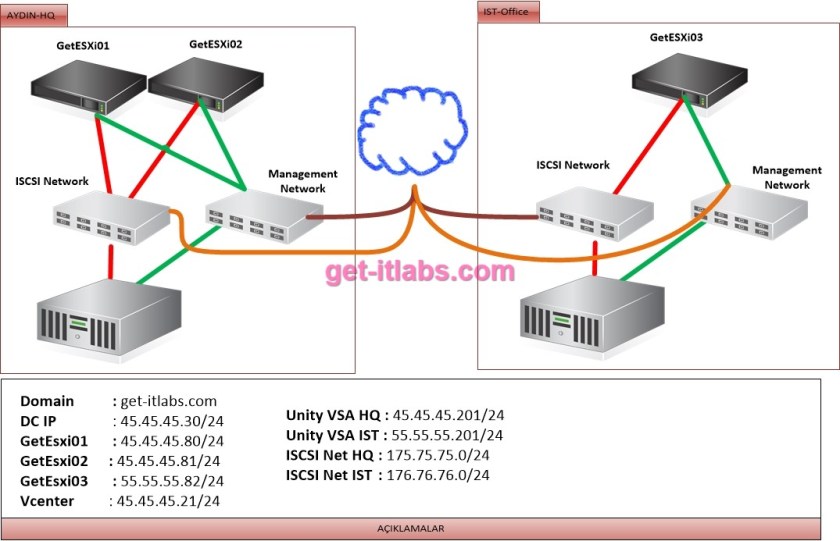

Senaryomuz gereği Aydın Merkez datacenterımız için 2 adet ESXi sunucusu ve bir adet Unity VSA, disaster senaryomuz içinse IST Ofisimize 1 Adet ESXi ve bir Adet Unity VSA kurulumu gerçekleştireceğiz. Sonrasında ise NFS, Vvol, Vasa gibi özelliklerimizin kullanımını anlatacağız. Bağlantı topolojimiz aşağıdaki gibi olacaktır,

Ben topolojimi bir fiziksel ESXi sunucusu üzerine 3 adet nested ESXi, 1 Vcenter, 1 Adet Vyos Router ve 2 adet Unity VSA kurarak elde edeceğim. Sizler eğer Vmware workstation ile çalışacaksanız minimum 16 GB Ram ve performans için mutlaka bir SSD hard disk kullanmanız gerekecektir.

Kurulumlarıma başlamadan önce ihtiyacımız olacak switchleri fiziksel ESXi üzerinde oluşturuyorum.

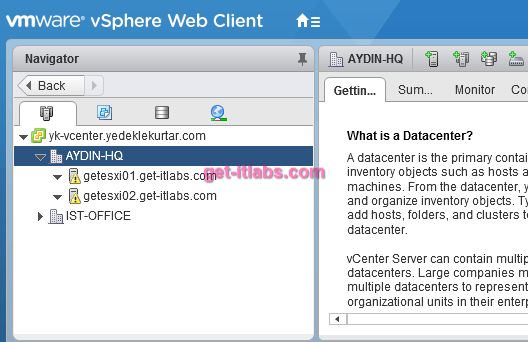

Sonrasında ilk olarak merkez ofisimi ayağa kaldırmak için ESXi sunucularımı ve Vcenter kurulumlarını gerçekleştiriyorum. Bunların adım adım  kurulumuna bu makalede değinmeyeceğim. İhtiyaç duyanlar mevcutsa
get-itlabs.com yada ersincan.com adreslerinde gerekli kurulum makalelerine göz atabilirler.

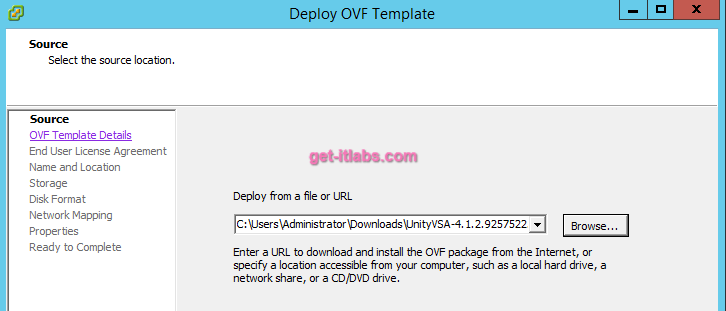

  • İndirmiş olduğumuz Unity VSA’ yı fiziksel sunucumuza deploy etme vakti geldi. Bunun için File – Deploy Ovf seçeneğini seçiyoruz.

  • Bilgilendirmeyi okuyup Next ile ilerliyoruz.

  • Apliance için bir isim belirtiyoruz.

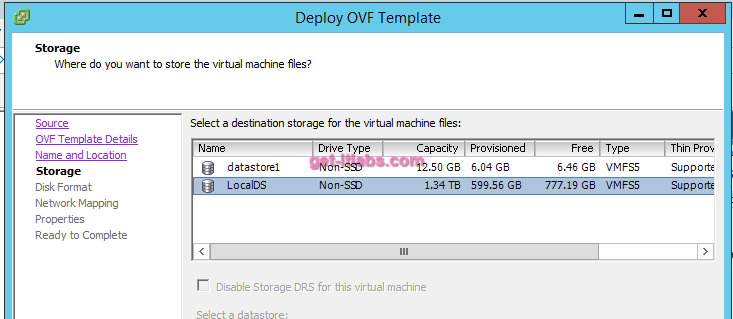

  • Kurulum için bir datastore seçiyoruz.

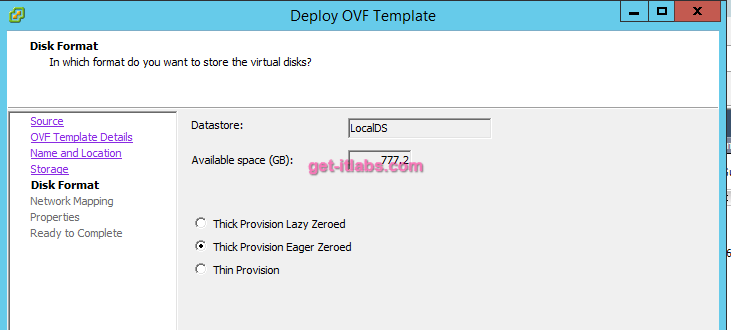

  • Thick Eager Zero ile devam ediyoruz.

  • Yazımızın başında belirlediğimiz network ayarlarını buradan seçiyoruz.

  • IP yapılandırmalarını yapıyoruz fakat bu ayarlar kurulum sonrası bazen appliance üzerinde uygulanamamaktadır. Sonrasında statik olarak tekrar düzenleyeceğiz.

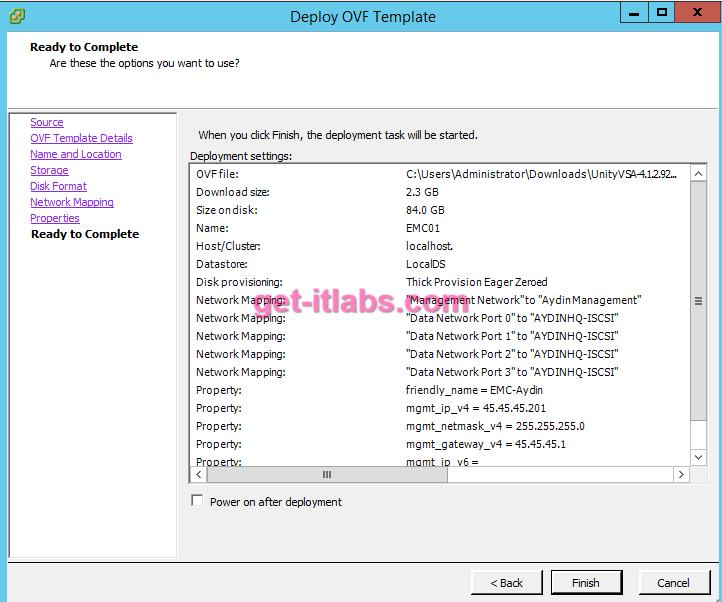

  • Ayarlarımızı kontrol ediyoruz ve sonrasında Finish butonuna basarak deploy işlemini başlatıyoruz.

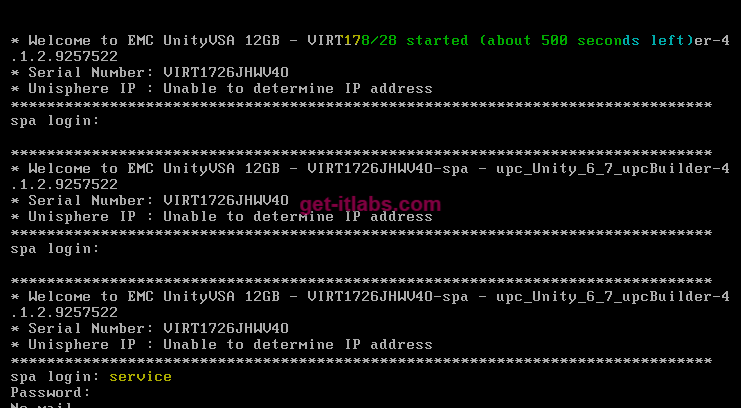

  • Deploy işlemi sonrası Unity VSA ‘nın boot işlemi için biraz bekliyoruz. Sonrasında service – service bilgileri ile konsol üzerinden logon oluyoruz.

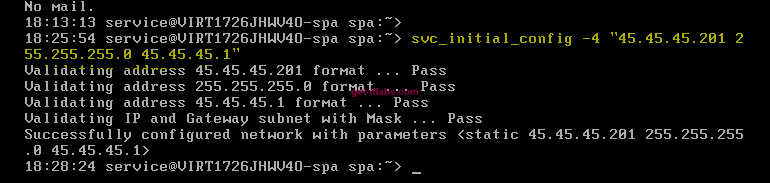

  • Svc_initial_config -4 “ip address subnet mask ağ geçidi” komutunu yazarak management networkü için gerekli atamayı gerçekleştiriyoruz.

  • Sonrasında herhangi bir internet tarayıcısı yardımıyla Unity konfigurasyon sayfasını açıyoruz.

Bu işlem sonrasında LAB ‘ımızın merkez kısmının kurulum işlemlerini tamamlamış oluyoruz.  İkinci bölümde Unity Vsa ‘mızın başlangıç konfigurasyonunu tamamlayarak devam edeceğiz.
