Distributed Switch ISCSI Konfigürasyonu

Bu makalemizde, vDS üzerinde ISCSI yapılandırmasına ve Multi Pathing konfigürasyonuna bir göz atacağız.

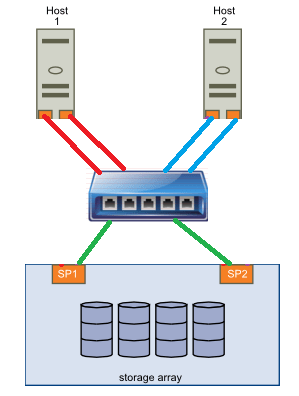

ESXi hostlarım ile depolama birimi arasındaki fiziksel bağlantılarım aşağıdaki gibidir.

vds-iscsi-configuration (0)

Host’ların storage ile olan bağlantısını daha stabil hale getirmek ve trafiği daha verimli kullanabilmek için yeni bir dSwitch oluşturmalıyız. Önceki makalelerimizde, VSphere Web Client kullanarak dswitch oluşturduğumuzdan dolayı bu yazımızda değişiklik için Vclient kullanacağız.

Networking menüsünde, Datacenter’ ımız üzerinde sağ tıklıyoruz ve “New Distributed Switch” seçeneğini seçiyoruz.

vds-iscsi-configuration (1)Vsphere ortamımıza uygun sürümü seçerek devam ediyoruz.

vds-iscsi-configuration (2)

vDS için isim ve Uplink port sayısını belirliyoruz.

vds-iscsi-configuration (3)

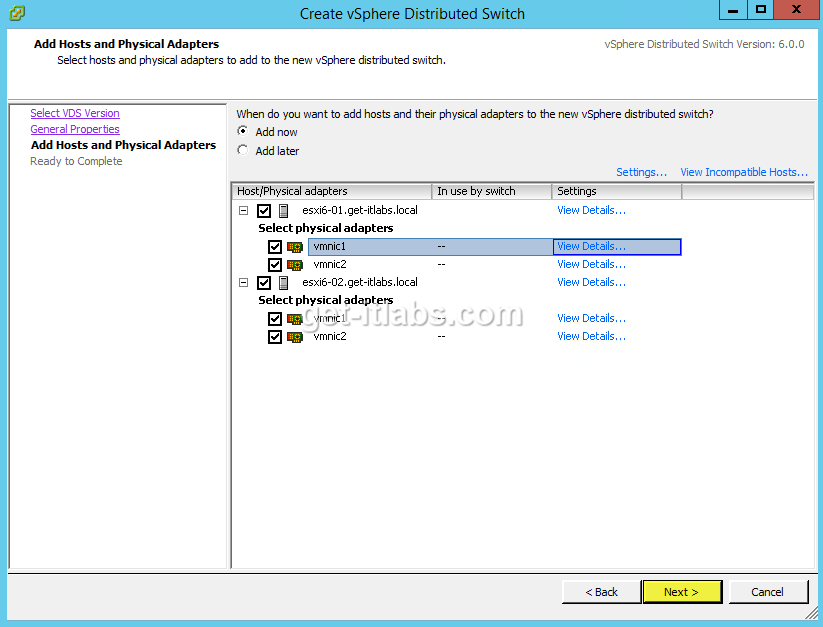

ESXi hostlarımızı ve uplink portlarımızı seçiyoruz.

vds-iscsi-configuration (4)

Default port group oluşturmadan işlemi sonlandırıyoruz.

vds-iscsi-configuration (3)

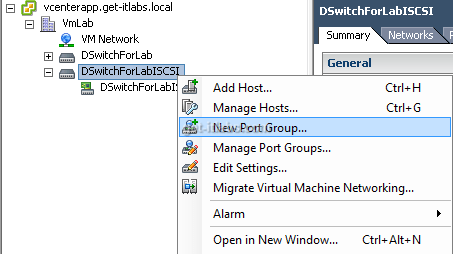

ISCSI trafiğini yönetebilmek için vDS üzerinde sağ tıklıyoruz ve “New Port Group” seçeneğini ile her bir uplink portu için birer adet port grup oluşturuyoruz.

vds-iscsi-configuration (6)

Nic Teaming ve Port Binding işlemlerinde kolaylık sağlaması açısından anlamlı bir isim veriyoruz.

vds-iscsi-configuration (7)



Port grouplarını oluşturma işlemi sonrası ekran görüntümüz aşağıdaki gibi olacaktır.

vds-iscsi-configuration (8)

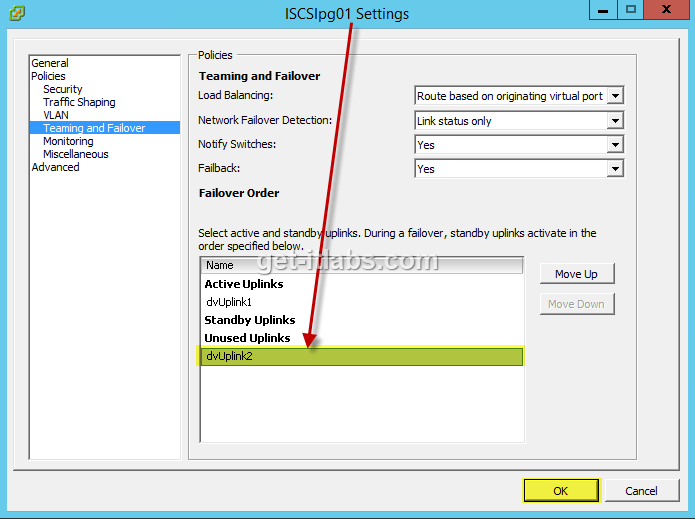

vSphere Storage  dokümanın da derki (s79) “Port Binding kullanılacak ise her bir Port Group için tek bir aktif Uplink Port seçilir diğeri mutlaka Unused konumuna getirilir.” Bu sebepten dolayı oluşturmuş olduğumuz port groupların “Teaming and Failover” ayarlarından bu düzenlemeyi gerçekleştiriyoruz.

vds-iscsi-configuration (9)

Diğer port grup için aynı ayar gerçekleştiriyoruz.

vds-iscsi-configuration (10)

Sıra geldi vmKernel networklerinin oluşturulmasına. Bunun için Esxi hostlarımızın networking menüsüne giriyoruz ve ilgili vDS üzerinde “Manage Virtual Adapters” linkine tıklıyoruz.

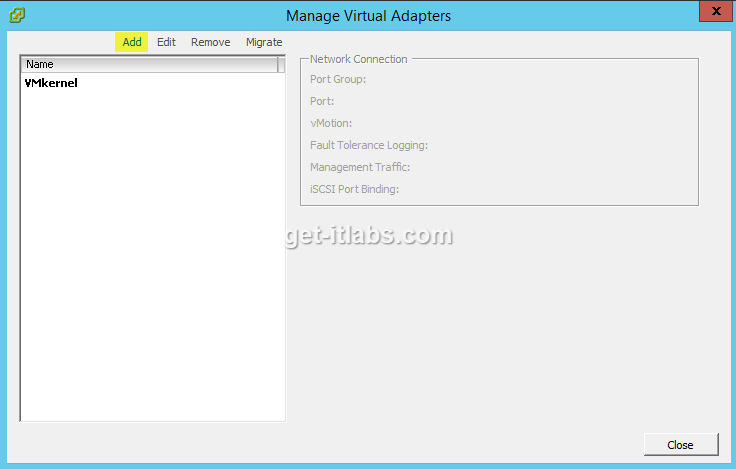

Açılan pencerede Add butonuna tıklıyoruz.

vds-iscsi-configuration (12)

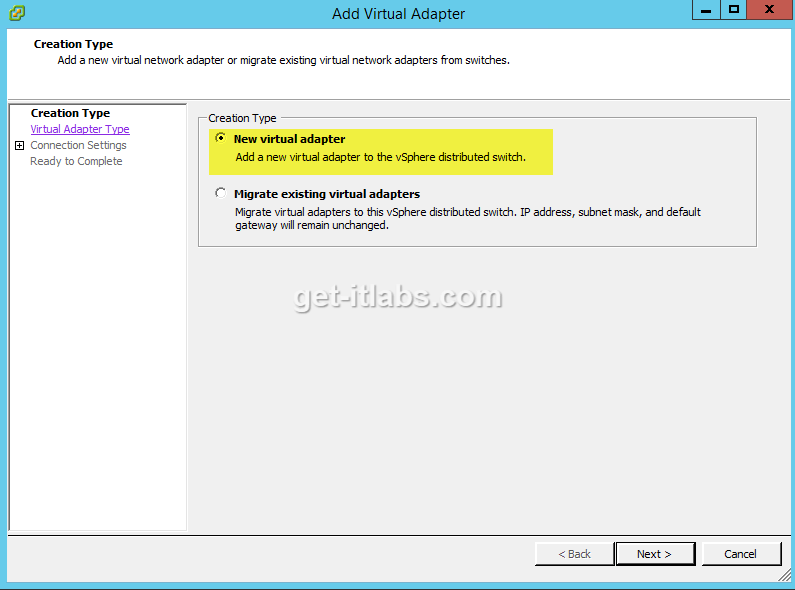

New Virtual Adapter” ile devam ediyoruz.

vds-iscsi-configuration (13)

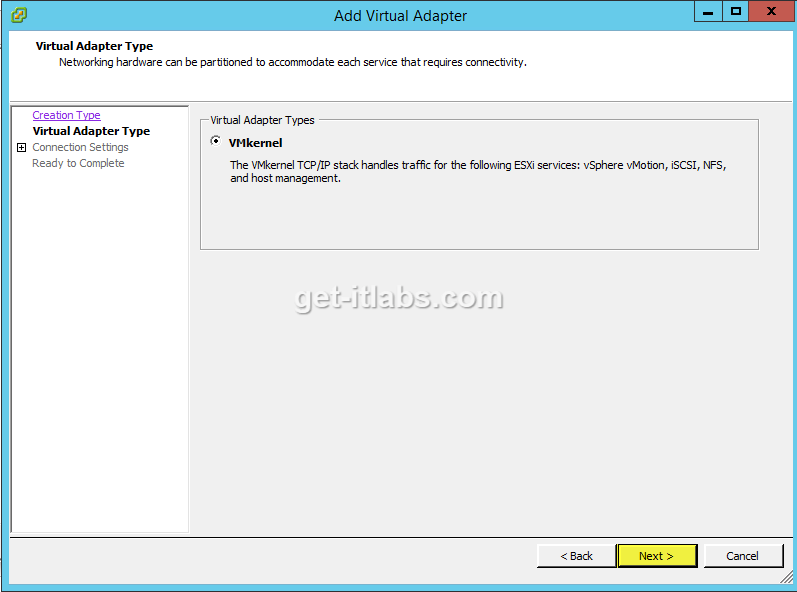

VmKernel” menüsü ile devam ediyoruz.

vds-iscsi-configuration (14)

Port Grubunu seçiyoruz ve ilerliyoruz.

vds-iscsi-configuration (15)

IP bilgilerini giriyoruz.

vds-iscsi-configuration (16)

Finish butonu ile işlemi bitiriyoruz.

vds-iscsi-configuration (17)

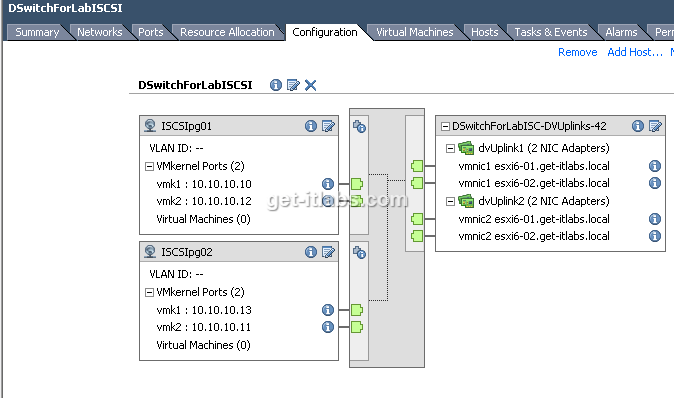

vmKernel oluşturma işlemini, her host üzerinde her Port grubu için tekrarlıyoruz.  Bunları yaptığımızda aşağıdaki gibi bir ekran görüntüsüne sahip oluruz.

vds-iscsi-configuration (18)

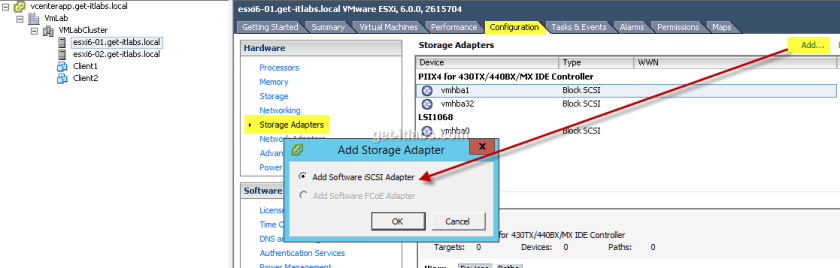

Eğer hostlarımıza daha önceden bir ISCSI portu eklenmemiş ise Storage Adapters bölümünden bu adımı gerçekleştirebiliriz.

vds-iscsi-configuration (19)

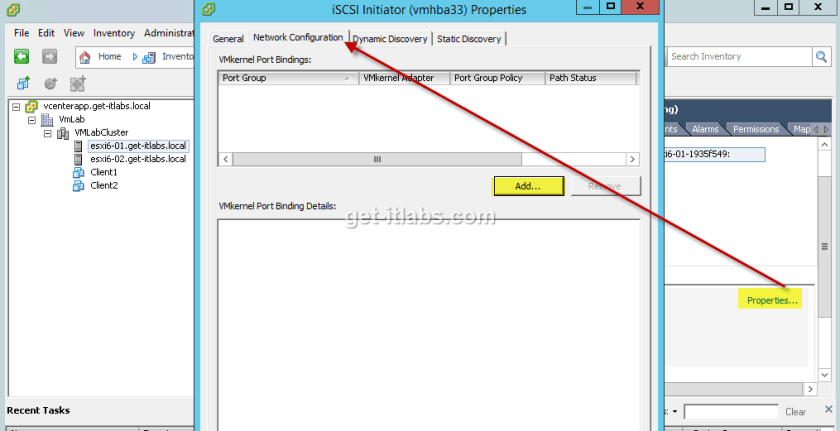

Oluşturmuş olduğumuz adaptörün özelliklerinden “Network Configuration” menüsüne giriyoruz ve Add butonuna basıyoruz.

vds-iscsi-configuration (21)

Karşımıza çıkan pencereden oluşturmuş olduğumuz ISCSI port gruplarını seçiyoruz. Eğer bu adımda hata ile karşılaşırsanız Nic Teaming yapılandırmanıza göz atmalısınız.

vds-iscsi-configuration (23)

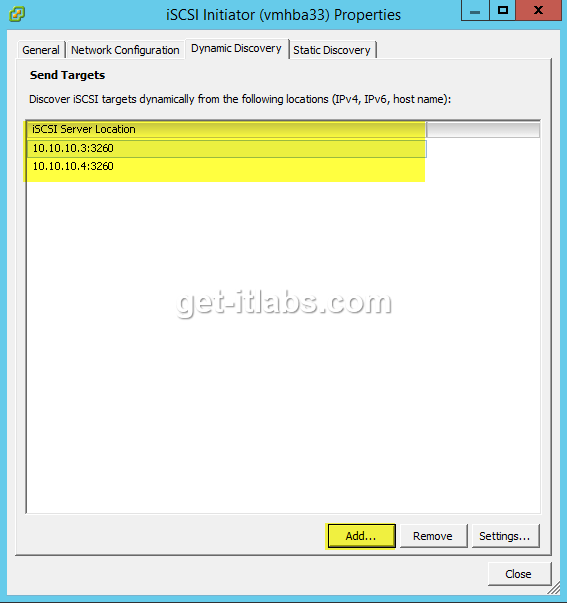

Sonrasında Static veya Dynamic Discovery Menüsünü kullanarak depolama biriminin IP bilgilerini giriyoruz.

vds-iscsi-configuration (24)

Tarama işlemi bittiğinde LUN’ larımıza başarılı bir şekilde erişim sağlanacaktır.

vds-iscsi-configuration (25)

Eğer storage modelimiz Multi Pathing için Roud Robin algoritmasını destekliyorsa, en iyi yapılandırma için tavsiye edilen bu özelliği kullanıyoruz.

vds-iscsi-configuration (26)

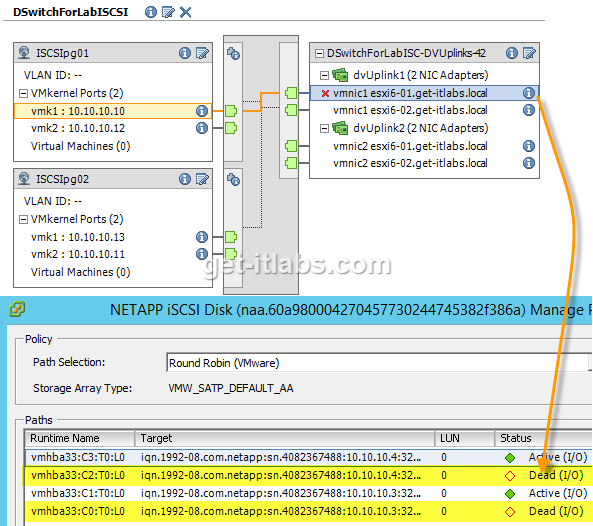

Peki yapılandırmamız gerçekten düşündüğümüz gibi çalışıyor mu? Test için ben hostumuzun ethernet bağlantılarından bir tanesini söküyorum. Lun’ larıma erişim sağladığım pathler’ den iki tanesi Dead konumuna geçiyor ve bağlantım başarılı bir şekilde diğer path ‘ten devam ediyor.

vds-iscsi-configuration (27)

Ve yapılandırmamız da burada son buluyor. Faydalı olması dileğimle.
