Switchless 10 Gb ISCSI HA Connection

10 Gb. ethernet kartlarının ucuzlaması ve çoğu depolama birimininde de standart olarak veya küçük fiyat farkları ile 10 Gb. bağlantı imkanının sunulması şüphesiz biz kullanıcıların yüzünü güldürmektedir. Bu gelişmelere rağmen, 10 Gb portlarına sahip omurga anahtarlarının fiyatları ise halen daha yüksek meblağlarda dır. Fakat belirli kıstaslar dahilinde, switch olmadan da High Availability özelliklerini taşıyan bir storage alt yapısı tasarlanabilir.

Bu yazımızda, her biri  ikişer adet 10 Gb ethernet kartına sahip olan ESXi hostlarımızın, depolama birimine olan bağlantısını gerçekleştireceğiz. Benim fiziksel bağlantılarım aşağıdaki gibidir.

switchless-10gb-iscsi (1)

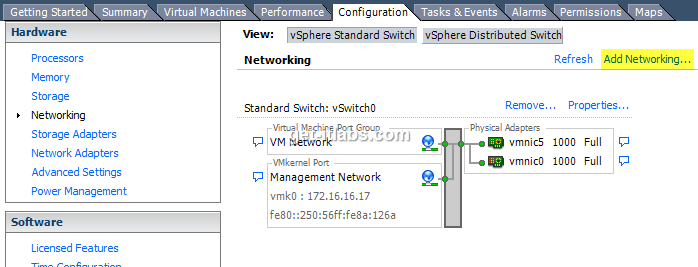

Host’ların storage ile olan bağlantısını daha stabil hale getirmek ve trafiği daha verimli kullanabilmek için Management ve VM trafiğinden izole edilmiş  bir vswitch ve port grup oluşturmalıyız. Bunun için  Configuration – Networking menüsünden Add Networking linkine tıklıyoruz.

switchless-10gb-iscsi (2)

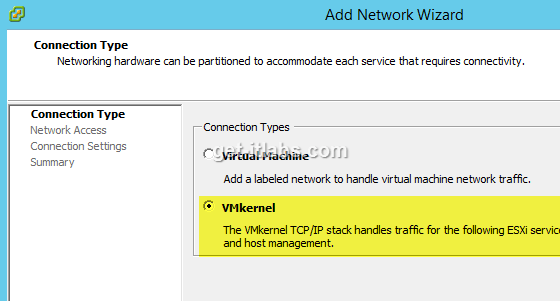

VMkernel ile devam ediyoruz.

switchless-10gb-iscsi (3)

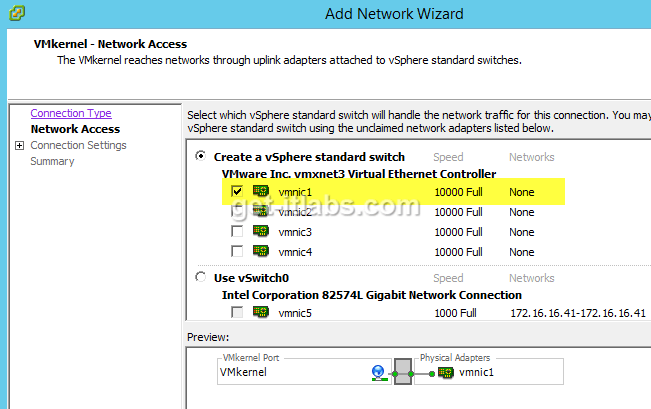

Yeni bir switch oluşturuyoruz ve uplink portunu seçiyoruz.



switchless-10gb-iscsi (4)

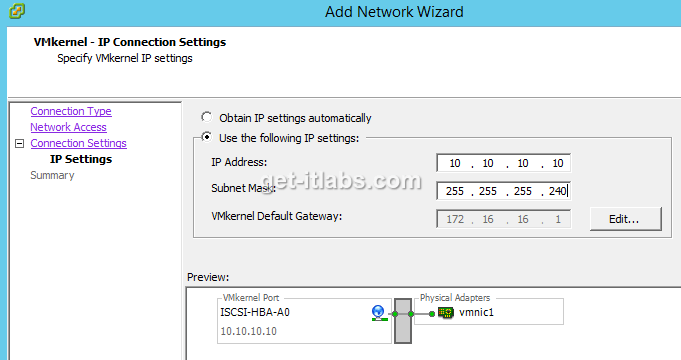

Bu bağlantı için kullanacağımız ip adres bilgilerini yazıyoruz ve ilk portumuz için işlemi bitiriyoruz.

switchless-10gb-iscsi (5)

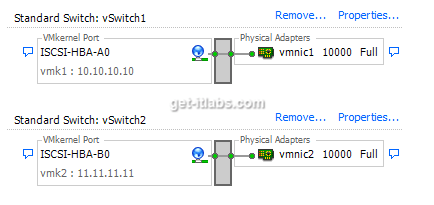

Aynı işlemi diğer port için de gerçekleştiriyoruz ve sonrasında aşağıdaki gibi bir sonuç elde edeceğiz.

switchless-10gb-iscsi (6)

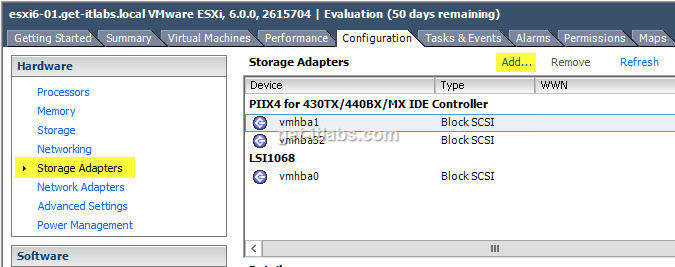

Mevcut bir iscsi storage adaptörümüz yok ise Add butonuna basarak ekleyebiliriz.

switchless-10gb-iscsi (7)

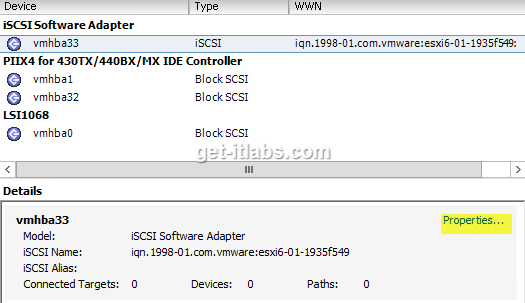

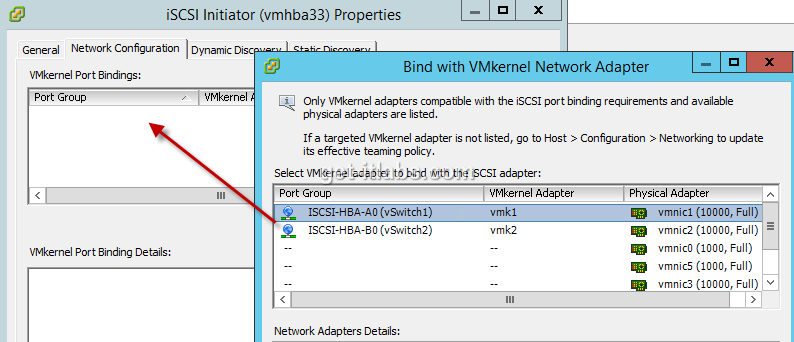

ISCSI storage adaptörü özelliklerine giriyoruz.

switchless-10gb-iscsi (9)

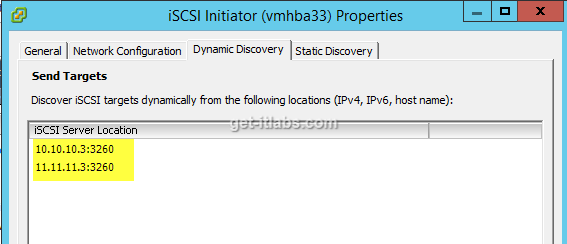

Storage üzerinde, bu portlara karşılık gelen ISCSI Target adreslerini, Discvovery bölümüne giriyoruz.

switchless-10gb-iscsi (10)

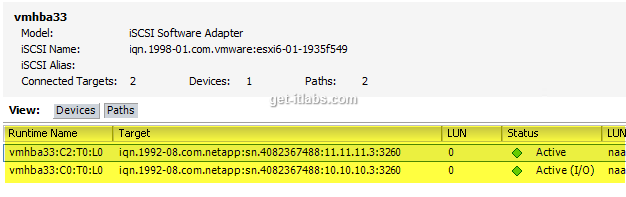

Discover işlemi sonrası Lun’ larımıza erişim için iki adet yolun aktif olduğunu görüyoruz.

switchless-10gb-iscsi (11)

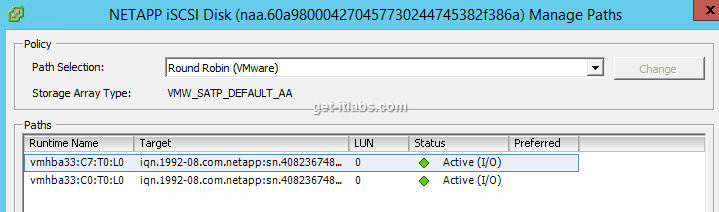

Eğer storage modelimiz Multi Pathing için Roud Robin algoritmasını destekliyorsa, en iyi yapılandırma için tavsiye edilen bu özelliği kullanmalıyız.

switchless-10gb-iscsi (14)



Evet birinci hostumuz için ayarlarımız tamam. Yapmış olduğumuz bu işlemlerin aynısını diğer ESXi hostumuzda da gerçekleştiriyoruz.

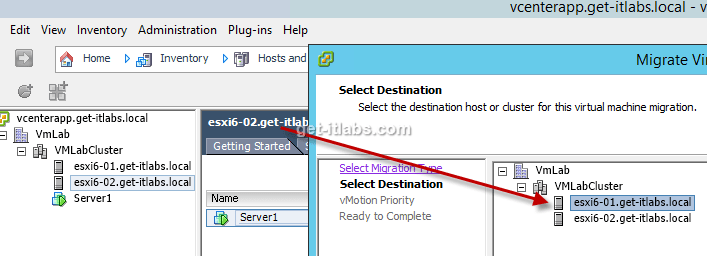

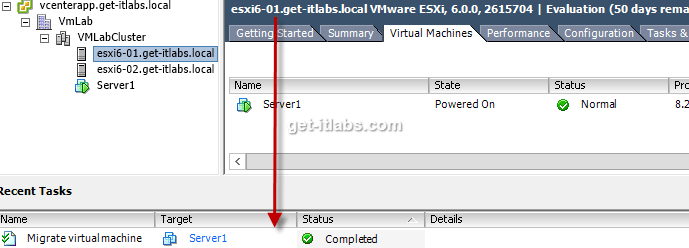

İkinci hostumuzun konfigurasyonu tamamlandığında Cluster ortamımızın çalışılabilirliğini teste tabi tutalım. İlk testimiz, Esxi-2 sunucusu üzerinde calışır durumda olan Server1 isimli sanal sunucuyu Vmotion ile ilk sunucumuza gönderiyoruz. Migration işleminin başarılı şekilde sonuçlandığını görüyoruz.

switchless-10gb-iscsi (15)

switchless-10gb-iscsi (16)

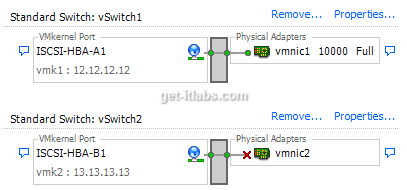

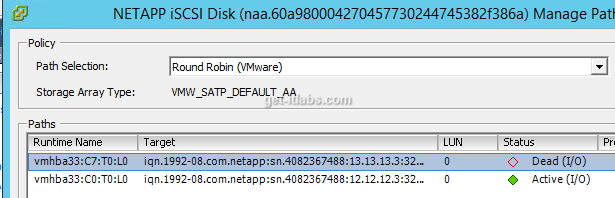

İkinci test olaraksa, sunucu ile storage arasındaki hattı koparıyorum ve ESXi hostumuzun diğer path üzerinden ilgili datastore ‘lara halen erişiminin mevcut olduğunu gözlemliyorum.

switchless-10gb-iscsi (17)

switchless-10gb-iscsi (18)

Faydalı olması dileğimle.
